Cabines de Lavage à Chariot Porte-pièces
- Dégraissage de pièces de moyennes dimensions
- Pour des productions en moyennement grande série
- Chargement des pièces sur chariot porte-pièces
- Chargement et déchargement par la partie frontale
- Cycle de lavage totalement automatique
- Possibilité de positionnement et de lavage calibré
- Chargement et déchargement manuel ou robotisé
- Mouvement du chariot pendant tout le cycle
- Ouverture porte et entrée/sortie chariot automatique
- Construction en acier ou acier inoxydable AISI-304

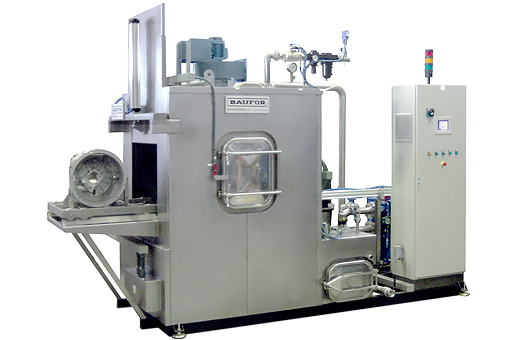

Description générale des machines de lavage à chariot porte-pièces
Cabines pour le lavage et le dégraissage de pièces métalliques en quelques minutes, avec un chargement et un déchargement des pièces par l'avant.
Les pièces à laver sont placées sur un chariot pourvu de supports spéciaux conçus sur mesure et animé d'un mouvement constant pendant toute la durée du cycle (couverture complète des pièces).
Étant donné que les pièces sont positionnées, si leur complexité le requiert, il est possible de réaliser un lavage calibré (de précision ou dirigé) afin de laver les zones difficiles d'accès, suivi d'un soufflage permettant de déloger l'eau éventuellement accumulée, et ainsi réaliser un lavage parfait des pièces les plus complexes.
L'entrée et la sortie du chariot et l'ouverture de la porte verticale sont automatiques.
Entrée/sortie du chariot et ouverture de porte automatiques.

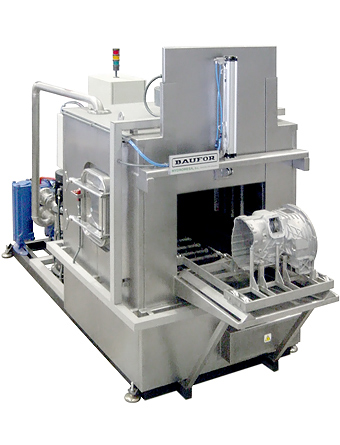

Le chargement et le déchargement se font à l'avant de la machine de lavage.
Le chariot porte-pièces est conçu en fonction des pièces à laver.
Lavage industriel de tous types de pièces
Pendant toute la durée du cycle de lavage, le chariot réalise un mouvement linéaire de va-et-vient assurant une couverture absolue des pièces dans le plus petit espace possible. La distribution des tuyauteries et des buses d'aspersion obéit à une stratégie qui dépend des caractéristiques volumiques des pièces à laver/dégraisser et de leur positionnement sur le chariot, pour obtenir ainsi un lavage industriel et un dégraissage optimaux y compris avec les pièces les plus difficiles.
S'il existe une possibilité d'accumulation d'eau dans certaines zones conflictuelles des pièces (cavités, recoins, etc.), une étape de soufflage est ajoutée au cycle pour déloger l'eau retenue dans ces endroits.
À la fin du cycle, un aspirateur de buée élimine l'humidité de l'intérieur de la machine de lavage avec la porte entrouverte et facilite le séchage des pièces grâce à la propre chaleur acquise par celles-ci et l'entrée d'air de l'extérieur.
Tous les éléments du réservoir sont situés dans la partie arrière de la machine de lavage.
Il est possible d'ajouter de nombreux éléments en option - un séparateur d'huile, par exemple.

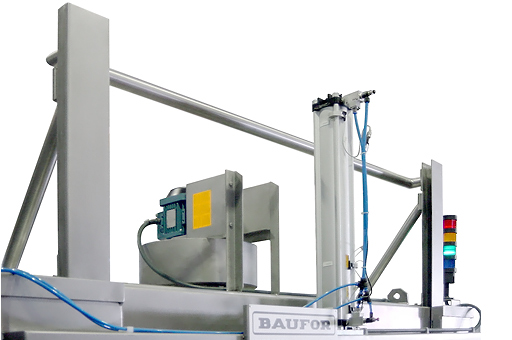

L'aspirateur de buée élimine l'humidité et facilite le séchage des pièces.
Positionnement des pièces sur le chariot porte-pièces
Les pièces sont placées sur le chariot pourvu de supports spéciaux. Les pièces étant toujours positionnées de la même manière, le chargement/déchargement peut être réalisé manuellement ou à l'aide d'un robot.
Selon les caractéristiques de pièces à laver et les exigences de nettoyage, il est également possible de charger plusieurs pièces à la fois. Le chariot peut également être équipé de plusieurs supports pour le lavage de différentes pièces sur la même laveuse, ou de supports réglables s'il s'agit de pièces similaires.
Un même chariot peut porter plusieurs pièces à la fois si leurs caractéristiques le permettent.
Il est possible de concevoir plusieurs supports pour le chargement de différentes pièces sur la même cabine de lavage.
Si les pièces sont similaires, il est possible d'utiliser des supports réglables pour le lavage de différents types.
Accessibilité
Pour faciliter les tâches de nettoyage et de maintenance, les cabines de lavage à chariot porte-pièces BAUFOR possèdent certaines caractéristiques qui améliorent le confort et la rapidité.
Les tuyauteries et buses d'aspersion sont démontables. Pour vider et nettoyer le réservoir, celui-ci est pourvu d'une vanne de drainage, d'un fond incliné et d'une porte de nettoyage du type hublot. De chaque côté, des portes de visite permettent l'accès à l'intérieur de la cabine de lavage.
Caractéristiques standard
Caisson filtrant
Après projection sur les pièces, la solution dégraissante passe à travers le caisson filtrant pour éliminer les particules solides du circuit et éviter leur aspiration par la pompe. Accessible à travers le couvercle du réservoir et facile à nettoyer.
Détecteur de niveau et électrovanne pneumatique
Le détecteur capacitif maintient le niveau du réservoir entre des valeurs déterminées et actionne l'électrovanne pneumatique afin de procéder automatiquement au réapprovisionnement d'eau. Nous nous assurons ainsi que le niveau recouvre toujours les résistances blindées.
Pompe verticale ou horizontale
Les cabines de lavage à chariot porte-pièces sont équipées d'une pompe verticale ou horizontale extérieure pourvue d'un filtre pour éviter l'aspiration d'objets susceptibles de tomber accidentellement dans le réservoir (papiers chiffons, etc.).
Isolation thermique et acoustique
Toutes les machines de lavage industriel BAUFOR sont pourvues d'une isolation thermique standard réduisant les pertes de chaleur, contribuant aux économies d'énergie et évitant les températures excessives sur les surfaces externes. L'isolation réduit également le bruit émis par la machine de lavage et l'ajuste au niveau acoustique légal en vigueur.
Aspirateur de buée
L'aspirateur élimine la buée et l'humidité de l'intérieur de la cabine de lavage, et en association avec l'ouverture partielle de la porte verticale, contribue au séchage des pièces. Une fois installée, la machine de lavage requiert l'installation d'une cheminée à l'extérieur.
Porte automatique
L'ouverture et la fermeture de la porte (rabattable ou à guillotine) sont assurées de façon totalement automatiques grâce à la présence d'un cylindre pneumatique.
Divers
Vanne et manomètre de contrôle de pression. Résistances blindées pour le chauffage du réservoir. Arrêt d'urgence sur l'armoire de commande. Contrôleurs numériques de température. Vannes de drainage. Pieds antivibratoires. Filtre à l'aspiration de la pompe.
Caractéristiques en option
Décanteur d'huile BAUFOR
La meilleure méthode pour l'élimination de grandes quantités d'huile. Il s'agit d'un réservoir indépendant équipé d'une pompe à vis pour éviter tout mélange et garantir l'élimination de l'huile. Il rallonge considérablement la durée de vie du mélange dégraissant.
Disque séparateur d'huile
Il élimine l'huile surnageant dans le mélange grâce à un disque à mouvement rotatif continu. Il est installé dans un réservoir annexe au réservoir afin d'éviter les turbulences provoquées par la pompe. Il rallonge la durée de vie du mélange dégraissant.
Réservoir de vidage
Il facilite les tâches de maintenance telles que le lavage du fond du réservoir de façon très confortable. Le vidage peut être exécuté en mode manuel ou automatique. Il est équipé d'un détecteur de niveau capacitif et d'une pompe.
Systèmes de filtration
Les cabines de lavage peuvent incorporer plusieurs types de filtre. Filtres à sac, à cartouche ou à panier, simples ou multiples. Ils sont équipés d'un indicateur d'alarme « filtre bouché ».
Doseur proportionnel de détergent
Réalisant un dosage proportionnel au volume, il injecte le pourcentage de détergent quelles que soient les valeurs de pression ou de débit.
Automate et panneau opérateur
Automatisation des procédés de travail et de commande à travers un panneau opérateur équipé d'un écran tactile. Mode manuel, mode automatique, test des composants, indicateurs de température, programmation des résistances, etc.
Programmateur horaire des résistances
Les cabines de lavage BAUFOR ont besoin d'atteindre une température optimale pour un fonctionnement efficace. Le programmateur permet de planifier la mise en marche des résistances avant le début de la journée de travail pour chaque jour de la semaine.
Tous les composants dont le client a besoin
Les machines de lavage industriel BAUFOR se caractérisent par leur conception sur mesure. Pour cette raison, le client peut faire installer sur la machine tous les composants dont il a besoin.
