Accueil > Machines de Lavage Industriel > Cabines de Lavage Industriel > Cabines de Lavage à Plateau Tournant
Cabines de Lavage à Plateau Tournant
- Nettoyage de pièces métalliques ou plastiques
- Pour des productions en moyennement grande série
- Pour des pièces lourdes et de grandes dimensions
- Positionnement sur panier rotatif
- Chargement et déchargement frontal
- Cycle totalement automatique
- Différents traitements de surface
- Ouverture automatique de la porte
- Chariot extractible et plateau de chargement
- Construction en acier ou acier inoxydable AISI-304
Description générale des cabines de lavage à plateau tournant
Machines de lavage type cabine pour le nettoyage de pièces industrielles en quelques minutes, avec un chargement et un déchargement des pièces par l'avant.
Programmation automatique jusqu'à un total de quatre étapes avec impossibilité de mélanger les bains : lavage/dégraissage, rinçage, passivation ou phosphatage.
La rotation du panier avec les pièces sur un plateau tournant garantit un lavage des pièces sur toutes leurs faces, évitant ainsi les angles morts. Ouverture automatique de la porte, cycle de lavage automatique et aspiration de la buée.
Le panier extractible contenant les pièces chargées est situé sur le plateau tournant.
Les machines de lavage à plateau tournant permettent une programmation automatique d'un maximum de quatre étapes.

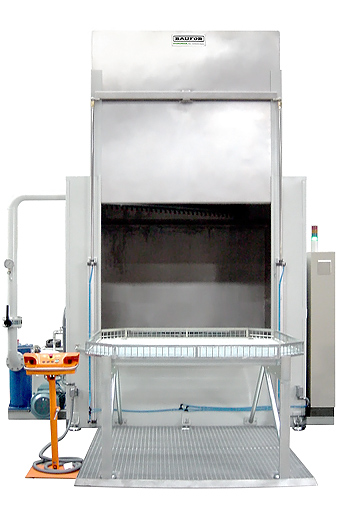

Le chargement et le déchargement se font à l'avant de la machine, et la porte verticale s'ouvre automatiquement.
Lavage industriel de tous types de pièces
Le mouvement rotatif du panier sur un plateau motorisé et la distribution des tuyauteries et des buses d'aspersion assurent un lavage des pièces à 360º. À la fin du cycle de lavage, l'aspirateur élimine la buée et l'humidité de l'intérieur de la cabine de lavage et, en association avec l'ouverture partielle de la porte, facilite le séchage des pièces grâce à la chaleur latente acquise par celles-ci et l'entrée d'air frais de l'extérieur.
Les machines de lavage à plateau tournant peuvent réaliser plusieurs traitements dans la même chambre sans avoir à manipuler les pièces. Grâce aux réservoirs dédiés et à la conception interne de la cabine de lavage, le mélange des bains est pratiquement inexistant.

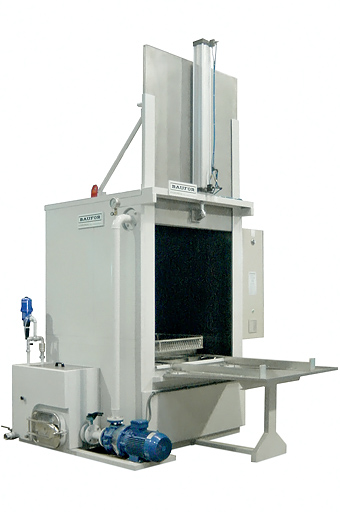

Sur un côté de la machine se trouvent les réservoirs et leurs éléments : approvisionnement d'eau, vannes, caisson filtrant, pompe, filtres, etc.
Un plateau motorisé et la distribution des tuyauteries et des buses assurent un lavage des pièces sur toutes leurs faces.
À la fin du cycle, l'aspiration de la buée avec la porte entrouverte aide à sécher les pièces grâce à la chaleur qu'elles ont elles-mêmes absorbée.
Positionnement des pièces sur le plateau tournant
Les pièces sont placées dans un panier extractible à la forme octogonale. Une fois les pièces chargées et le panier placé sur le plateau tournant, le cycle peut démarrer.
Le panier peut accueillir différents types de pièces. Selon leurs caractéristiques, celles-ci peuvent être placées directement sur le panier, sur des outils ou sur des supports spéciaux. Ce type de cabine de lavage est idéal pour le traitement des pièces lourdes et volumineuses.
Les pièces qui ne présentent aucune complexité de lavage/dégraissage sont directement chargées sur le panier.

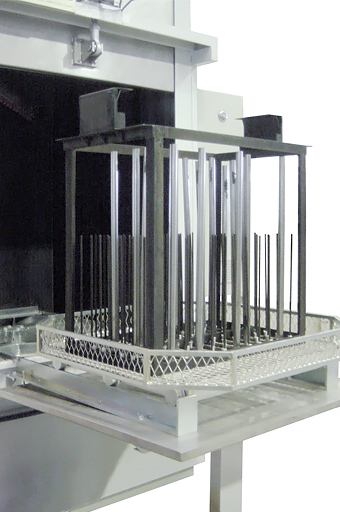

Selon les caractéristiques des pièces à laver, il peut être nécessaire de les charger sur des outils ou des supports spéciaux.
Le panier extractible est placé sur le plateau de chargement, ce qui facilite le chargement et le déchargement des pièces.
Accessibilité
Pour faciliter les tâches de nettoyage et de maintenance, toutes les machines de lavage industriel à plateau tournant sont équipées de tuyauteries et buses démontables.
Pour le vidage et le nettoyage des réservoirs, ceux-ci sont pourvus de vannes de drainage, d'une porte de nettoyage du type hublot et de couvercles supérieurs de visite.
Caractéristiques standard
Caisson filtrant
Après projection sur les pièces, la solution dégraissante passe à travers le caisson filtrant pour éliminer les particules solides du circuit et éviter leur aspiration par la pompe. Accessible à travers le couvercle du réservoir et facile à nettoyer.
Détecteur de niveau et électrovanne pneumatique
Le détecteur inductif maintient le niveau de chaque réservoir entre des paramètres déterminés et actionne l'électrovanne pneumatique afin de procéder automatiquement au réapprovisionnement d'eau. Nous nous assurons ainsi que le niveau recouvre toujours les résistances blindées.
Pompe horizontale
Les cabines de lavage à plateau tournant sont équipées d'une pompe horizontale extérieure pourvue d'un filtre pour éviter l'aspiration d'objets susceptibles de tomber accidentellement à l'intérieur du réservoir (papiers, chiffons, etc.).
Isolation thermique et acoustique
Toutes les machines de lavage BAUFOR sont pourvues d'une isolation thermique standard évitant les fuites de chaleur, et donc contribuant aux économies d'énergie. Leur isolation thermique évite également que les surfaces externes atteignent de hautes températures.
Aspirateur de buée
L'aspirateur élimine la buée et l'humidité de l'intérieur de la cabine de lavage, et en association avec l'ouverture partielle de la porte verticale, contribue au séchage des pièces. Une fois installée, la machine requiert l'installation d'une cheminée.
Porte automatique
L'ouverture et la fermeture de la porte à guillotine sont assurées de façon totalement automatiques grâce à la présence d'un cylindre pneumatique.
Groupe motoréducteur
Il transmet le mouvement de rotation au plateau. Situé sur un côté de la machine de lavage pour un accès rapide et aisé.
Divers
Vannes et manomètres de contrôle de pression. Résistances blindées pour le chauffage du réservoir. Arrêt d'urgence sur l'armoire de commande. Contrôleurs numériques de température. Vannes de drainage. Pieds antivibratoires. Filtre à l'aspiration de la pompe.
Caractéristiques en option
Décanteur d'huile BAUFOR
La meilleure méthode pour l'élimination de grandes quantités d'huile. Il s'agit d'un réservoir indépendant équipé d'une pompe à vis pour éviter tout mélange et garantir l'élimination de l'huile. Il rallonge considérablement la durée de vie du mélange dégraissant.
Disque séparateur d'huile
Il élimine l'huile surnageant dans le mélange grâce à un disque à mouvement rotatif continu. Il est installé dans un réservoir annexe au réservoir afin d'éviter les turbulences provoquées par la pompe. Il rallonge la durée de vie du mélange dégraissant.
Réservoir de vidage
Il facilite les tâches de maintenance telles que le lavage du fond du réservoir de façon très confortable. Le vidage peut être exécuté en mode manuel ou automatique. Il est équipé d'un détecteur de niveau capacitif et d'une pompe.
Systèmes de filtration
Nos cabines de lavage à plateau tournant permettent l'installation de filtres. Filtres à sac, à cartouche ou à panier, simples ou multiples. Ils sont équipés d'un indicateur d'alarme « filtre bouché ».
Doseur proportionnel de détergent
Injecte le pourcentage souhaité de produit de nettoyage dans l'eau. Réalisant un dosage proportionnel au volume, il garantit le pourcentage de mélange quelles que soient les valeurs de pression ou de débit.
Automate et panneau opérateur
Automatisation des procédés de travail et de commande à travers un panneau opérateur équipé d'un écran tactile. Ces panneaux offrent généralement un mode manuel, un mode automatique, une fonction de test des composants, des indicateurs de température, la possibilité de programmer les résistances, etc.
Programmateur horaire des résistances
Les machines de lavage à plateau tournant ont besoin d'atteindre une température optimale pour un fonctionnement efficace. Le programmateur permet de planifier la mise en marche des résistances avant le début de la journée de travail pour chaque jour de la semaine.
Tous les composants dont le client a besoin
Les machines de lavage de pièces BAUFOR se caractérisent par leur conception sur mesure. Pour cette raison, le client peut faire installer sur la machine tous les composants dont il a besoin.
